Recuerdo un proyecto en Avenida Errázuriz, un edificio de 10 pisos con vista al puerto. Las calicatas mostraban relleno no controlado hasta 4 metros y luego una transición caótica a roca meteorizada, típico de los 42 cerros de Valparaíso. El propietario estaba preocupado porque en 2010 el plan de aislación de base que le habían propuesto en Santiago no consideraba la amplificación local de los suelos blandos costeros. Hicimos un análisis de respuesta de sitio con MASW para perfilar la velocidad de onda de corte real, complementado con sondajes SPT para correlacionar el potencial de licuefacción en los estratos arenosos cercanos al borde costero. Diseñar aislación aquí no es copiar un catálogo de aisladores elastoméricos, es entender cómo se comporta un perfil de suelo donde la roca basal está a veces a 2 metros y otras a 25, y las demandas sísmicas varían brutalmente en pocas cuadras.
En Valparaíso la aislación sísmica no es un lujo, es una necesidad técnica cuando el contraste de impedancia entre cerro y planicie puede duplicar la demanda sísmica en menos de 100 metros.
Procedimiento y alcance
Consideraciones locales

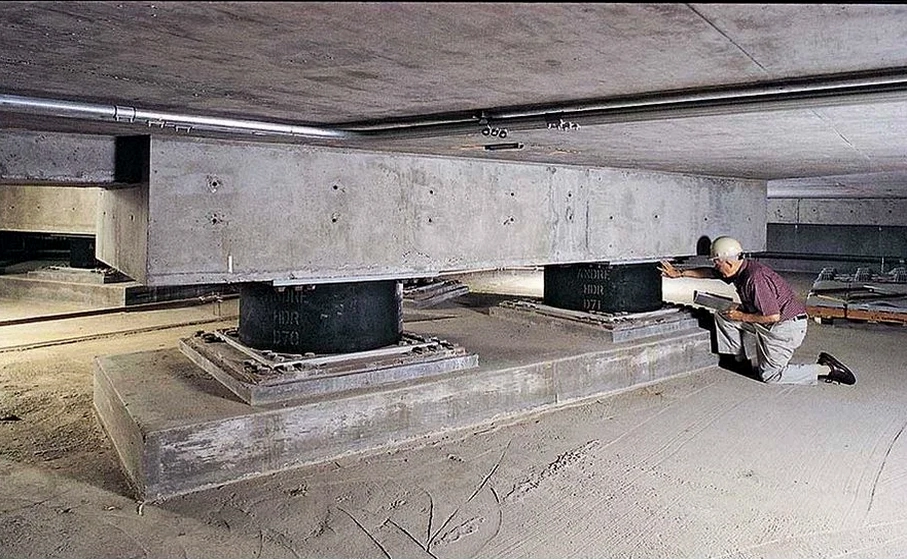

El montaje de un sistema de aislación en Valparaíso requiere grúas de alto tonelaje trabajando en calles angostas con pendientes de hasta 15 grados, y una logística de hormigonado de los pedestales bajo los aisladores que no admite errores de nivelación superiores a 3 milímetros. Hemos visto proyectos donde una mala compactación del relleno bajo la losa de aproximación, combinada con un diseño de aislación que no consideró el efecto P-Delta en sismo máximo, generó desplazamientos residuales que dejaron el edificio con una excentricidad permanente de casi 4 centímetros. El riesgo principal no está en el dispositivo en sí, está en la interfaz suelo-estructura-aislador. Por eso el diseño de aislación sísmica de base debe incluir siempre un estudio de licuefacción en las zonas bajas de la ciudad, donde la napa freática está a menos de 3 metros y los SPT suelen dar golpes por debajo de 15 en los primeros estratos.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La vía más rápida para recibir una evaluación técnica.
Contenido en video
Normativa técnica vigente
NCh2745.Of2013 - Análisis y diseño de edificios con aislación sísmica, ASCE/SEI 7-22 - Minimum Design Loads, Capítulo 17: Seismic Isolation, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios (espectro base), NCh 3328/D4428M - Crosshole Seismic Testing
Servicios técnicos asociados
Análisis de respuesta de sitio para aislación
Modelación unidimensional y bidimensional de la propagación de ondas en los perfiles de suelo de Valparaíso, usando registros chilenos escalados a la amenaza sísmica regional. Definimos el espectro MCEr y los espectros de piso para cada nivel de amortiguamiento.
Diseño y especificación de dispositivos de aislación
Seleccionamos el tipo de aislador (LRB, HDR o FPS) según desplazamiento máximo, capacidad de recentrado y restricciones de espacio en subterráneos. Entregamos planos de detalle de los pedestales y conexiones con la superestructura.
Verificación estructural y revisión de pares
Corroboramos el comportamiento global del sistema aislado con modelos en ETABS o SAP2000, incluyendo análisis tiempo-historia con los 7 pares de registros que exige la NCh2745. Emitimos informe para revisión independiente de terceros.
Parámetros típicos
Consultas frecuentes
¿Qué norma rige el diseño de aislación sísmica en Chile y aplica en Valparaíso?
La norma principal es la NCh2745.Of2013, que establece los requisitos de análisis, diseño y ensayo de dispositivos. En Valparaíso, además, usamos la NCh433 para el espectro base y la NCh2369 si hay componentes industriales. Para edificios esenciales se complementa con ASCE 7-22 Capítulo 17, que es la referencia internacional más actualizada en procedimientos de análisis no lineal.
¿Cómo afectan los suelos de relleno del plan de Valparaíso al diseño de aisladores?
Los suelos de relleno no controlado y los estratos blandos amplifican las ondas sísmicas y pueden generar períodos largos que coinciden con el período del sistema aislado. Esto obliga a modelar con espectros de sitio específicos, no con espectros genéricos de norma. Además, hay que verificar el potencial de licuefacción en las zonas cercanas al puerto, porque un asentamiento diferencial bajo los aisladores puede comprometer la efectividad del sistema completo.
¿Cuál es el rango de inversión para un proyecto de aislación sísmica de base en Valparaíso?
¿Qué ensayos de terreno son imprescindibles antes de diseñar la aislación?
Como mínimo, se requiere un perfil de velocidad de onda de corte (MASW o downhole) hasta el basamento sísmico, y sondajes con SPT cada metro para clasificar el suelo y evaluar licuefacción. En zonas de interfase cerro-planicie, sumamos CPT para detectar cambios laterales bruscos que afectan la respuesta dinámica bidimensional del suelo bajo la estructura aislada.
