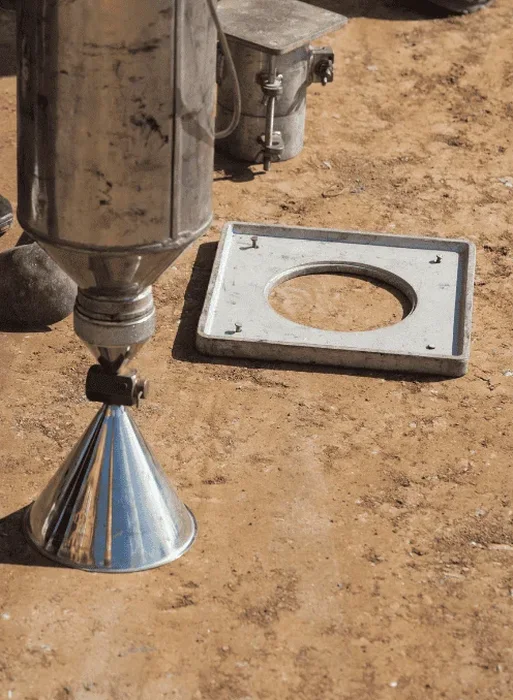

La NCh1516 establece el control obligatorio de compactación en rellenos controlados, y en Valparaíso esta exigencia se vuelve crítica. La ciudad se despliega sobre 45 cerros con pendientes que superan el 30%, donde cada terraza construida modifica el equilibrio del terreno. El ensayo de densidad de campo con cono de arena permite verificar in situ que la compactación alcanza los valores de proyecto, midiendo densidad seca y humedad directamente sobre la capa recién compactada. En suelos derivados de roca granítica meteorizada, típicos de los cerros porteños, la granulometría gruesa obliga a ajustar el volumen del ensayo. Para obras menores en quebradas rellenadas, complementamos el control con ensayos Proctor que definan la densidad máxima de referencia. El procedimiento sigue la norma NCh 1516 con arena calibrada Ottawa 20-30, trazable a patrones certificados. Cada punto de control queda georreferenciado sobre el plano de obra, generando trazabilidad completa del proceso de compactación.
Un solo punto de control deficiente puede detener la recepción de una obra de pavimentos en Valparaíso: el cono de arena es el método de referencia para la inspección fiscal.
Procedimiento y alcance
Consideraciones locales
El desarrollo urbano de Valparaíso desde el siglo XIX transformó quebradas naturales en rellenos antrópicos, sobre los cuales se asientan viviendas y calzadas. Tras el terremoto de 1906, que destruyó gran parte de la ciudad, se rellenaron zonas del borde costero con escombros no controlados. Hoy, al intervenir esos terrenos, la compactación debe verificarse con ensayos de densidad de campo con cono de arena en cada capa de relleno estructural. Las lluvias invernales de julio, con acumulados de 120 mm en 48 horas, saturan los suelos de ladera y reducen drásticamente la densidad seca alcanzable. Un control deficiente en terraplenes de acceso a miradores turísticos puede derivar en asentamientos diferenciales visibles en solo dos temporadas. La Dirección de Obras Municipales exige certificación de laboratorio acreditado para la recepción definitiva de cualquier obra de urbanización en la comuna.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
El método más rápido para la determinación de densidad en terreno.
Correo electrónico: contacto@laboratoriomecanicadesuelos.com
Contenido en video
Normativa técnica vigente
Se aplican la norma NCh1516 para el control de compactación en obra, la NCh 1516 para la determinación de densidad in situ mediante el método del cono de arena, la NCh1534/1 para la medición de humedad del suelo en laboratorio y el Manual de Carreteras de Chile, Volumen 8, que establece las especificaciones técnicas correspondientes.
Servicios técnicos asociados
Control de compactación en terraplenes
Medición de densidad seca en cada capa compactada de relleno estructural, con emisión de informe diario para el inspector fiscal. Aplicable a plataformas de edificación en cerros.
Verificación en subrasantes viales
Ensayo de densidad de campo con cono de arena sobre subrasante terminada, previo a la colocación de base granular. Exigido en recepción de pavimentos según SERVIU.
Control en rellenos de zanjas y fundaciones
Verificación de compactación en rellenos de excavaciones para servicios, zapatas y muros de contención. Ensayo en capas delgadas con equipo calibrado en obra.
Parámetros típicos
Consultas frecuentes
¿Cuánto cuesta un ensayo de densidad de campo con cono de arena en Valparaíso?
¿En qué tipo de suelos se puede aplicar el cono de arena?
Se aplica en suelos granulares y finos compactados, con tamaño máximo de partícula de 2 pulgadas. En suelos con gravas mayores o bolones se requiere un método alternativo como el reemplazo con membrana de agua o el densímetro nuclear. Nuestro equipo evalúa la granulometría en terreno antes de seleccionar el método.
¿Qué normativa rige el control de compactación en Chile?
La NCh1516 establece los procedimientos para el control de compactación en obra, definiendo la frecuencia mínima de ensayos por capa y volumen de relleno. Complementariamente, el Manual de Carreteras Volumen 8 del MOP especifica los grados de compactación exigibles según el tipo de estructura. Nuestro laboratorio sigue protocolos acreditados bajo ISO 17025 para todos los ensayos de densidad.
